Çap 3-6mm Delik 50-200mm Tel Örgü Makinesi
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün adı | Çit Örgü Kaynak Makinesi | Tel çapı | 3-6 mm |
---|---|---|---|
çit örgü genişliği | 2500 mm | çit örgü uzunluğu | Maksimum 3000 mm |
Boyuna tel alanı | 50-200mm | Çapraz tel alanı | 50-200mm |
Kaynak elektrotu sayısı | 48 ADET | Kaynak kapasitesi | 160kva*6 ADET |
Kontrol sistemi | PLC'ye göre | Kaynak hızı | Dakikada 75-85 kez |
Toplam ağırlık | 8.5T | Boyut | 15*4*2.2m |
Vurgulamak | çap 3mm tel örgü makinesi,delik 200mm tel örgü makinesi,servo motor tel örgü makinesi |
Tel Çapı 3-6mm Delik Boyutu: 50-200mm Çit Örgü Kaynak Üretim Hattı
Çit Örgü Kaynak Üretim Hattı Giriş:
Modern üretim süreçleri, yüksek ekonomik çalışma standardını karşılamak için son derece verimli ve çok güvenilir bir şekilde çalışabilen yenilikçi makineler gerektirir. Tam otomatik çit örgü kaynak üretim hattı, yeni bir araştırma ve geliştirme projesidir.
Çit Örgü Kaynak Üretim Hattı Özellikleri:
1. Ana kaynak makinesi, uzunlamasına tele dayalı örgüyü kaynaklamak ve teli voltaj yoluyla çaprazlamak için bir cihazdır.
kaynak silindirlerini ve alt elektrot tutucuyu kırlangıç kuyruğu kılavuzlarına yerleştirmek için üst ve alt kirişli kaynak portalı - silindirleri ve elektrot tutucuları boyuna tel aralığına göre ayarlayın.
2. Tellerin eksik olması veya yanlış yerleştirilmesi durumunda çit örgü kaynak üretim hattı duracaktır.
Kaynak trafosu gücü 160KVA olan su soğutmalı sistem, yüksek sıcaklık altında gücün yanması durumunda çalışır.
Optimum elektrot strokunun ayarlanması ve elektrotların optimum kullanımı için üst ve alt ışının yükseklik ayarı
Altıgen vidalarla açılan kaynak portalı ile kaynak silindirlerinin kolay sonsuz şekilde konumlandırılması.Çıkarılan çapraz telleri konumlandırmak için ayarlanabilir mıknatıslar - her kaynaktan önce çapraz telin elektronik olarak izlenmesi.
3. Çit örgü kaynak üretim hattı, önceden kesilmiş hat tel besleme ile çalışır, Kısa değiştirme süreleri, günlük üretimde maksimum esneklik sağlar.Örgü kaynak makinesinin ek avantajları, yüksek derecede kullanıcı dostu bakım ve düşük bakım maliyetlerinden kaynaklanmaktadır.Adopt 2 set hat teli yer cihazı, hat tellerinin otomatik olarak düşmesi için,Sağ düşen tel cihazı yerine sol tasarım, müşteri geri bildirimine dayanarak hat teli beslemesinin sorunsuz olmadığı konusunda, dönüş plakası taşıma teli yerine tel sıra düşme modunu tasarlıyoruz. hat teli bulunduğunda hat telini kaynak konumuna itin.
4. Hazneli çapraz tel besleme cihazı
Çapraz telin, tel doğrultma ve kesme makinesi ile önceden kesilmesi gerekir.Bu çapraz tel huni, düzleştirilmiş tel malzemelerinin otomatik olarak ayrılması, ayrılması, konumlandırılması ve çıkarılması için portaldan hareket ettirilecek tekerlekler üzerine monte edilmiştir. Servo motor telin düşen kontrolünü benimser, daha fazla doğruluk düşme süresini kontrol eder.depolama cihazı kabaca 1 ton tel malzeme yükleyebilir, depolama telini otomatik olarak düşen hazneye otomatik olarak doldurur
5. Örgü bükme cihazı
Kontrol kutusundaki kesme değerini veya konumunu ayarlayın, bükme makinesi, ayarlanan değere kadar örgüyü sac olarak bükecektir.
--- örgü pres cihazı ile, bükme sırasında ağ titremesini azaltın.
--- kalıp tarafından eğri şekli kontrolü.
--- ihtiyaca göre otomatik eğri.
--- hızlı bükme hızına karşı büyük tonajı benimseyin.
--- Özellikle, ağ örgüsünü ayarlanan örgü levha miktarına kadar soldan veya sağdan aktaran örgü toplama arabası yerine örgü çıkış cihazını tasarlayın.
Çit Örgü Kaynak Üretim Hattı Teknik Parametreler:
modeli | DX-GWC-2000A | DX-GWC-2500A |
Tel çapı | 3-6 mm | 3-6 mm |
çit örgü genişliği | 2000 mm | 2500 mm |
çit örgü uzunluğu | Maksimum 3000 mm | Maksimum 3000 mm |
Kaynak hızı | Dakikada 75-85 kez | Dakikada 75-85 kez |
Boyuna tel alanı | 50-200mm | 50-200mm |
Çapraz tel alanı | 50-200mm | 50-200mm |
Çekme ağ sistemi | servo motor tarafından | servo motor tarafından |
Bükme çit genişliği | 2000 mm | 2500 mm |
eğilme basıncı | 100 ton | 100 ton |
Toplam ağırlık | 7.8T | 8.5T |
Ortalama boyut | 15*3*2.2m | 15*4*2.2m |
Çit Hasır Kaynak Üretim Hattı Uygulamaları:
Çit örgü kaynak üretim hattı, çit örgü, yol örgü, takviye örgü, raf, patlamaya dayanıklı duvar vb. yapmak için kullanılır.

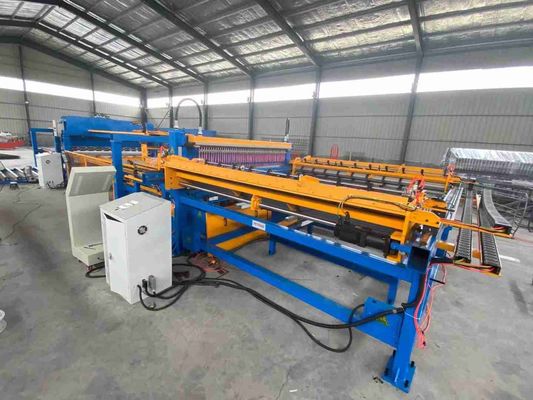

Çit Örgü Kaynak Üretim Hattı Fotoğrafları:
