Çit Boyutu 1530 * 2500mm Otomatik Bend Otoyol Güvenlik 3d Çit Mesh kaynak makinesi

Çit Boyutu 1530 * 2500mm Otomatik Bend Otoyol korkuluk 3D Çit Mesh kaynak makinesi

3 boyutlu çit ağı kaynak makinesi tanıtımı

Çit ağı kaynak makinesi, şirketimiz tarafından geliştirilen yeni, son derece otomatik bir tel ağı kaynak ekipmanıdır.Son yıllarda geliştirilen gelişmiş elektromekanik kontrol ve direnç kaynak teknolojisini (füzyon ve nokta kaynak dahil) içerirBu makine modüler yapısal tasarımına sahip, gelecekteki yükseltmeleri ve işlevsel değişiklikleri kolaylaştırır.Müşterilerin değişen gereksinimlerine uyum sağlamak için esneklik sağlamak.

Çit ağı kaynak makinesi, orijinal kaynak makinesi ana gövdesini korumaktadır.ve diğer tarafta otomatik bir tel besleme makinesi yerleştirilmiştirOtomatik bir malzeme düzenleme makinesi, otomatik tel besleme makinesinin ana kaynak makinesi gövdesinden uzak bir tarafa sabit olarak monte edilir.Kablo tutma mekanizması, ve tel düzenleme mekanizması, geleneksel manuel tel düzenlemesinin yerini alır ve böylece kaynaklı ağ makinesinin çalışma verimliliğini artırır.

Yapısına göre yedi ana bölüme ayrılmıştır: uzunlamalı tel hopper otomatik besleme, otomatik malzeme düzenleme, ana ağ kaynak makinesi,Çapraz tel hopper otomatik düşme, döngüsel ağ çekme sistemi, otomatik bükme makinesi (online bükme), çit ağı yığma sistemi.Yüksek maliyet etkinliği sunuyor.

3 boyutlu çit ağı kaynak makinesi özellikleri

1Yatay tel hopperin otomatik boşaltılması emek yoğunluğunu büyük ölçüde azaltır.

2Makine yatay tel algılama fonksiyonuna sahiptir. Yatay tel kaynak pozisyonuna düşmediğinde, makine otomatik olarak durur;

3Motor, uzun ve çapraz / tellerin kesişmesi için esnek kaynak basıncı sağlar.Sabit kaynak var., daha az sıçrama, hızlı kaynak hızı, düşük başlangıç yatırımı, işletme ve bakım maliyeti ve tesisdeki düşük gürültü.

4Mekanik bir şekilde dönüşümlü ağ çizimi, ağ üretimi için atölyede alan tasarrufu sağlar ve ağın boyut doğruluğunu artırır.

5Yatay boşaltma hopper, ağ çıkış yönüne tümüyle hareket edebilir.ekipman ayarlaması için çalışma alanı sağlayan ve ağ spesifikasyonunu değiştirirken ayarlama verimliliğini büyük ölçüde iyileştiren.

6Elektrik dağıtım dolabı kontrol işlemini daha doğru hale getirmek için PLC programlanabilir kontrol sistemini benimser.

7. Otomatik besleme cihazı, ağ panelli üretim sırasında manuel tel yerleştirilmesini değiştiren bir mekanizmadır. İşçiler önceden düzleştirilmiş ve kesilmiş telleri otomatik besleme platformuna yerleştirirler.Aygıt, motor gücü ile çalıştırılır, sonra kabloları malzeme artış hopperinin depolama çuvalına taşır.

8Otomatik besleme işlemini takiben, önceden düzleştirilmiş ve kesilmiş teller, malzeme artış hopperinin depolama kutusuna yerleştirilir.motor gücü ile çalıştırılanKaydırılan teller otomatik olarak sınır boşluklarına düşer ve böylece işgücünü tasarruf eder.

9Ağ paneli oluşturma için temel bileşen olarak, ana kaynak makinesi üstün aşınma direnci sunan yüksek iletkenlik kromo-zirkonyum-bakır bloklarını kullanır.

10PLC tarafından kontrol edilen, çapraz tel hopper, tel tutma diskinin dönüşünü yönetmek için bir motor kullanır ve tel düşürme eylemini gerçekleştirir.

11Ağ çekme arabası, ağ çizim eylemini gerçekleştirmek için seyahat aralığında ileri geri hareket eder. Bu kaynak direncini azaltır ve alan tasarrufu sağlar.

12Otomatik bükme, yüksek verimli ve sürekli çalışmayı sağlar.Otomatik akış elde etmek için önceki işlemle sorunsuz bir şekilde bağlantı kurmakBu, manuel kullanımla ilişkili güvenlik risklerinden kaçınırken üretim verimliliğini önemli ölçüde artırır.

13. 3 boyutlu çit örgü kaynak makinesi, örgü yığma işlemi kabul ederek gerekli işçi sayısını ve emek yoğunluğunu büyük ölçüde azaltır.

3 boyutlu çit ağı kaynak makinesi teknik parametreleri

3 boyutlu çit ağı kaynak makinesi uygulaması

Koruyucu çit örgü kaynak makinesi esas olarak otoyol çitleri, yüksek hızlı demiryolu çitleri, belediye mühendisliği çitleri, havaalanı inşaatı vb. için kullanılır.

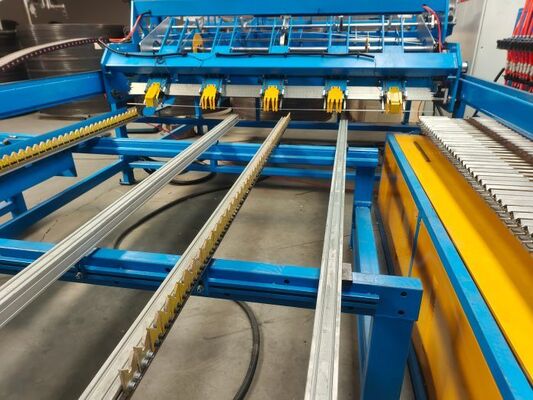

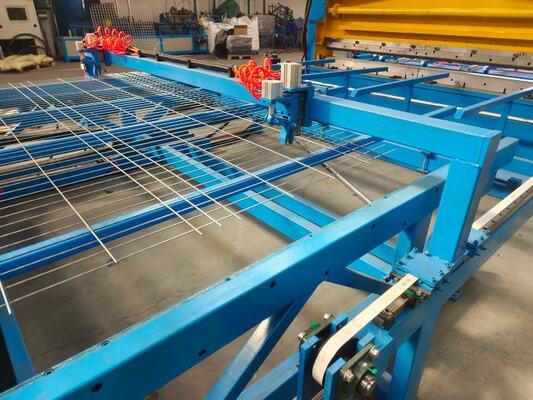

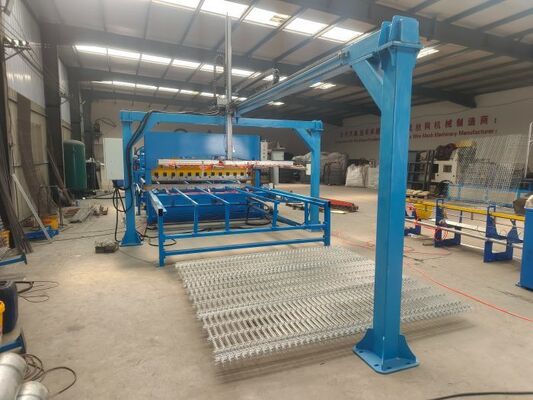

3 boyutlu çit ağı kaynak makinesi fotoğrafları
