Çevrimiçi Eğme Kapasitesi 60 Pcs / Saat Açı Boyutu 50 * 200mm Çit Açı Kaynak Makinesi

Çevrimiçi Eğme Kapasitesi 60 Pcs / Saat Açı Boyutu 50 * 200mm Çit Açı Kaynak Makinesi


Çit ağı kaynak makinesinin tanıtımı

Çit ağı kaynak makinesi, şirketimiz tarafından geliştirilen yeni, son derece otomatik bir tel ağı kaynak ekipmanıdır.Son yıllarda geliştirilen gelişmiş elektromekanik kontrol ve direnç kaynak teknolojisini (füzyon ve nokta kaynak dahil) içerirBu makine modüler yapısal tasarımına sahip, gelecekteki yükseltmeleri ve işlevsel değişiklikleri kolaylaştırır.Müşterilerin değişen gereksinimlerine uyum sağlamak için esneklik sağlamak.

Yapısına göre yedi ana bölüme ayrılmıştır: uzunlamalı tel hopper otomatik besleme, otomatik malzeme düzenleme, ana ağ kaynak makinesi,Çapraz tel hopper otomatik düşme, döngüsel ağ çekme sistemi, otomatik bükme makinesi (online bükme), çit ağı yığma sistemi.Yüksek maliyet etkinliği sunuyor.

Çit ağı kaynak makinesi özellikleri

1Motor, uzun ve çapraz / tellerin kesişmesi için esnek kaynak basıncı sağlar.Sabit kaynak var., daha az sıçrama, hızlı kaynak hızı, düşük başlangıç yatırımı, işletme ve bakım maliyeti ve tesisdeki düşük gürültü.
2Mekanik bir şekilde dönüşümlü ağ çizimi, ağ üretimi için atölyede alan tasarrufu sağlar ve ağın boyut doğruluğunu artırır.
3Yatay boşaltma hopper, ağ çıkış yönüne tümüyle hareket edebilir.ekipman ayarlaması için çalışma alanı sağlayan ve ağ spesifikasyonunu değiştirirken ayarlama verimliliğini büyük ölçüde iyileştiren.
4Elektrik dağıtım dolabı kontrol işlemini daha doğru hale getirmek için PLC programlanabilir kontrol sistemini benimser.
5. Otomatik besleme cihazı, ağ panelli üretim sırasında manuel tel yerleştirilmesini değiştiren bir mekanizmadır. İşçiler önceden düzleştirilmiş ve kesilmiş telleri otomatik besleme platformuna yerleştirirler.Aygıt, motor gücü ile çalıştırılır, sonra kabloları malzeme artış hopperinin depolama çuvalına taşır.
6Otomatik besleme işlemini takiben, önceden düzleştirilmiş ve kesilmiş teller, malzeme artış hopperinin depolama kutusuna yerleştirilir.motor gücü ile çalıştırılanKaydırılan teller otomatik olarak sınır boşluklarına düşer ve böylece işgücünü tasarruf eder.
7Ağ paneli oluşturma için temel bileşen olarak, ana kaynak makinesi üstün aşınma direnci sunan yüksek iletkenlik kromo-zirkonyum-bakır bloklarını kullanır.
8PLC tarafından kontrol edilen, çapraz tel hopper, tel tutma diskinin dönüşünü yönetmek için bir motor kullanır ve tel düşürme eylemini gerçekleştirir.
9Ağ çekme arabası, ağ çizim eylemini gerçekleştirmek için seyahat aralığında ileri geri hareket eder. Bu kaynak direncini azaltır ve alan tasarrufu sağlar.

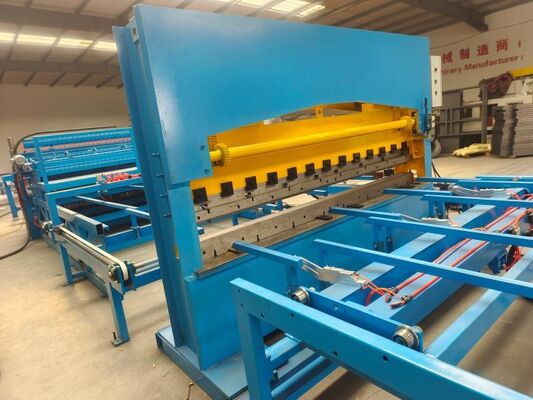

10Otomatik bükme, yüksek verimli ve sürekli çalışmayı sağlar.Otomatik akış elde etmek için önceki işlemle sorunsuz bir şekilde bağlantı kurmakBu, manuel kullanımla ilişkili güvenlik risklerinden kaçınırken üretim verimliliğini önemli ölçüde artırır.

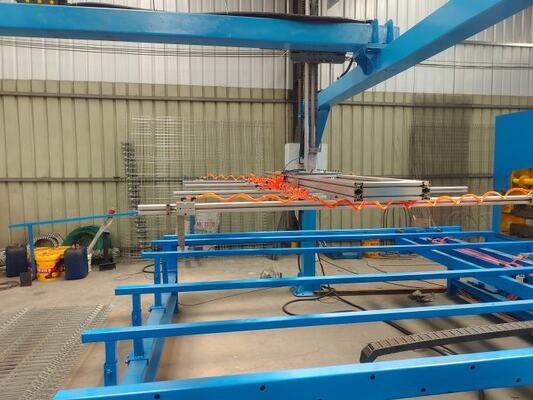

11. Saldırmayı bitirdikten sonra, örgü yığma ünitesi örgüyi yakalayıp kaldıracak ve arabaya otomatik olarak yığacaktır. Servo motor örgü kaldırmayı kontrol ediyor. Servo motor örgü hareketini kontrol ediyor.

Çit ağı kaynak makinesinin avantajları

1Çit uzunluğu (çit yüksekliği) 1000-2500 mm arasında keyfi olarak ayarlanabilir.
2. titreşim aygıtı tel sargılmasını önlemek için çapraz tel besleme sistemine eklenir.
3- Hattı ve çapraz tel kesin konumlandırılmış, ağ paneli düz, ağ deliği standart.
4. Cross tel mesafe dokunmatik ekranla ayarlanır, aynı ağda farklı ağ boyutları ayarlanabilir.
5Bükme makinesinin üst ve alt matkapları zaman kazanmak için aynı anda hareket eder.
6Çeşitli tel çaplarını kaynaklamamız gerektiğinde kaynak akımını kolayca ayarlayabiliriz.
7Hattı besleyen tel sistemine 1 ton tel yerleştirilebilecek bir hopper eklendi.
8Çıktıyı ayarlayabilir ve makineyi ağ üretimi bittikten sonra otomatik olarak durdurabiliriz.
9. Tel besleme, ağ kaynak, ağ bükme, ağ yığma birlikte çalışır. Yüksek üretim verimliliği.
10. Robot örgü yığma sistemi, işgücü maliyetini tasarruf ederek örgüyi doğru ve hızlı bir şekilde yerleştirebilir.

Çit ağı kaynak makinesinin teknik parametreleri



Çit ağı kaynak makinesinin uygulanması

Koruyucu çit örgü kaynak makinesi esas olarak otoyol çitleri, yüksek hızlı demiryolu çitleri, belediye mühendisliği çitleri, havaalanı inşaatı vb. için kullanılır.

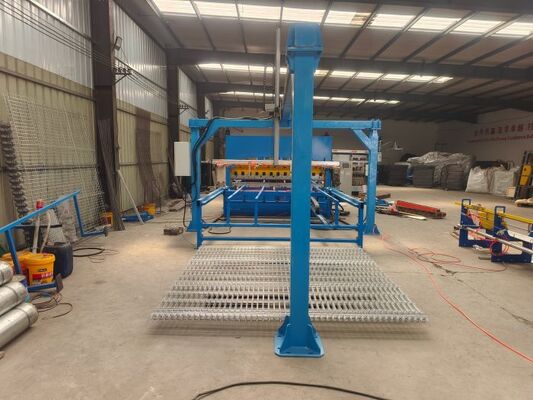

Çit ağı kaynak makinesi fotoğrafları
