Mesh Panel 2.4*6m Otomatik Kısma Tel Mesh Panel kaynak makinesi

Mesh Panel 2.4*6m Otomatik Kesme Tel Örgü Panel Kaynak Makinesi

Hasır Panel Kaynak Makinesi Tanıtımı

Bu üretim hattı, mühendislerimiz tarafından örgü kaynak teknolojisindeki uzun yıllara dayanan deneyime ve müşteri ihtiyaçlarına dayanarak bağımsız olarak geliştirilen yeni bir ekipman türüdür. Fabrikaları gelişmekte olan orta sınıf müşterilere daha fazla seçenek sunuyor.

Tel örgü panel kaynak makinesi, kaynak noktaları oluşturmak için önceden konumlandırılmış boyuna ve enine çizgilere basınç ve elektrik uygulayan bir cihazdır.

1. Üst temas baskı yayı, nominal yük altında 10.000.000'den fazla döngü servis ömrüne sahiptir.

2. Ana motor, kaynak basıncını ve hızını sağlamak için 7.5KW değişken frekanslı frenleme motorunu kullanır.

3. Ağın doğruluğunu sağlamak için üst astar kalıbını kullanın.

4. Çapraz iplik yerleştirme konumunun doğruluğunu sağlamak için çapraz çizgi algılama cihazı bulunmaktadır.

5. 200 KVA gücünde tek fazlı kaynak transformatörü

6. Elektrot blokları, sertliği HRB ≥ 78 ve iletkenliği ≥ 50 MS/m olan krom-zirkonyum bakırdan yapılmıştır. Teknik özellikler 35×35×35 mm'dir. Çalışma yüzeyleri kullanım için değiştirilebilir, böylece elektrot bloklarının kullanım oranı arttırılabilir. Üst elektrot, sertliği HRB ≥ 78 ve iletkenliği ≥ 50 MS/m olan krom-zirkonyum çubuklardan yapılmıştır ve özellikleri ∅25 mm'dir.

7. Elektrot tutucu, iletkenliği ≥ 56 MS/m olan T2 bakır kareden yapılmıştır. Bu, bakır plakalar arasındaki iletkenliği arttırır ve elektrotların ömrünü uzatır.

8. Yüksek iletkenliğe sahip tel, T2 bakır şeritten yapılmıştır ve kaynak kalitesini garantileyen ve servis ömrünü uzatan soğuk bükme işlemiyle üretilmiştir.

Hasır Panel Kaynak Makinesi Özellikleri

Boyuna Tel Besleme

Boyuna hat sistemi, malzeme besleme algılaması, doğrultma silindiri ve tel makarasından oluşur.

1. Besleme tespiti, uzunlamasına hat boyunca malzeme eksikliği durumunu kontrol etmek için kullanılır ve kaynak makinesinin çalışmasının sürekliliğini sağlar.

2. Düzleştirme cihazı, ağın düzlüğünü sağlamak için tek bir düzleştirme işlemi kullanılarak gerçekleştirilir.

Çapraz Tel Haznesi

1. Çapraz tel besleme hunisi, kaynak için gerekli olduğu şekilde düzleştirilmiş ve kesilmiş standart uzunluktaki takviye çubuklarını ana makinenin kaynak elektrotu konumuna besleyen bir taşıma cihazıdır. Çapraz çubuklu malzeme haznesi, kaynak için gerekli olduğu şekilde düzleştirilmiş ve standart uzunluktaki takviye çubuklarını ana makinenin kaynak elektrotu konumuna besleyen bir taşıma cihazıdır. Bir platform merdiveni, bir depolama kutusu ve bir boşaltma hunisinden oluşur. Bir platform merdiveni, bir depolama kutusu ve bir boşaltma hunisinden oluşur.

2. Step motor filamanı otomatik olarak alır ve otomatik olarak belirlenen konuma düşürür.

3. Çapraz tel haznesi, işçilerin teli çalıştırmasını kolaylaştıran ve emek yoğunluğunu azaltan tepsi tipindedir.

Geri Dönüşüm Çekme Ağı

1. Tekrarlanan çekme ağı işlemi, bir ızgara oluşturmak üzere program tarafından belirlenen parametrelere göre halihazırda kaynaklı yatay çizgilerin çekilmesini içerir. Tekrarlanan ağ oluşturma işlemi, bir ızgara oluşturmak üzere program tarafından belirlenen parametrelere göre önceden kaynaklı yatay çizgilerin çekilmesini içerir. Ağın uzunluğuna bağlı olarak bu işlem, ağ örtüsünün tamamı tamamen çekilinceye kadar birçok kez tekrarlanabilir. Ağın uzunluğuna bağlı olarak bu işlem, ağ örtüsünün tamamı tamamen çekilinceye kadar birçok kez tekrarlanabilir.

2. Örgü kancası, kancanın kaldırılması ve indirilmesi için pnömatik yardımla mekanik olarak çekilir. Örgü kancası, kancanın kaldırılması ve indirilmesi için pnömatik yardımla mekanik olarak çekilir.

Kesme Makinası

Yüksek hassasiyetli bir kesme makinesi, ağın pürüzlü kenarlarını 1 mm dahilinde bırakarak 2 mm'lik çapraz tel deliklerini kesebilir. (Üç seçenek)

Kontrol Sistemi

1. PLC programlanabilir kontrol sistemi ve dokunmatik ekranlı işlem arayüzü kullanma.

2. Her fonksiyonel yapı bir arıza tespit cihazı ile donatılmıştır ve otomatik alarm ve kapatma fonksiyonuna sahiptir.

3. Her mekanizmanın ağ özellikleri ve çalışma parametreleri dokunmatik ekran arayüzü aracılığıyla ayarlanır.

4. Kaynak akımı ve süresi ana kontrol kabinindeki dokunmatik ekran üzerinden ayarlanır.

5. Senkron kontrol için çelik hasır kaynak kontrolörü ve tristör kullanılarak, transformatörün eş zamanlı kaynaklanması veya her bölüm için ayrı kontrol sağlanması mümkündür.

6. CNC kontrol kabininde dünyaca ünlü markalar kullanılmaktadır. CNC kontrol kabini, dünyaca ünlü elektrik markalarını benimseyerek istikrarlı performans, hassas kontrol, yüksek güvenilirlik ve daha uzun hizmet ömrü sağlarken arıza oranlarını ve bakım maliyetlerini azaltır.

Hasır Panel Kaynak Makinesi Teknik Parametreler

Hasır Panel Uygulamaları

Bu sokak lambası yüksek parlaklık, enerji tasarrufu, çevre koruma ve kolay kurulum özelliklerine sahiptir. IP67 su geçirmezlik derecesine sahiptir ve CE sertifikasını geçmiştir. Okullar, parklar, yol kenarları, fabrikalar, meydanlar vb. mekanlar için uygundur. 3 yıl garanti süresi vardır. Üstelik ihtiyaçlarınızı karşılamak için çeşitli stiller sağlayabiliriz.

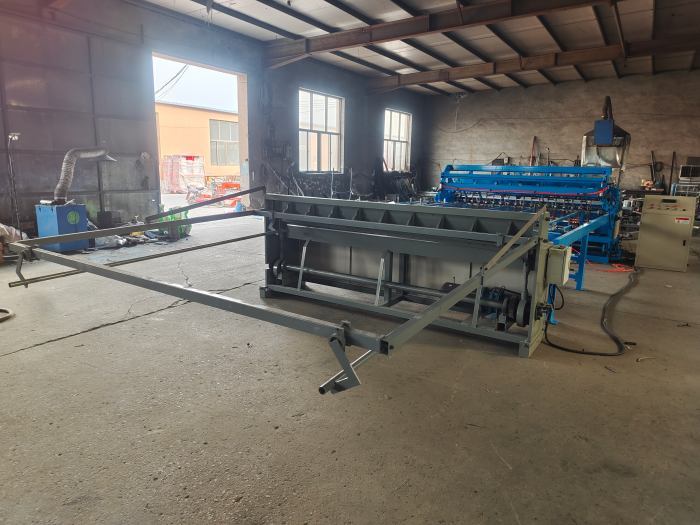

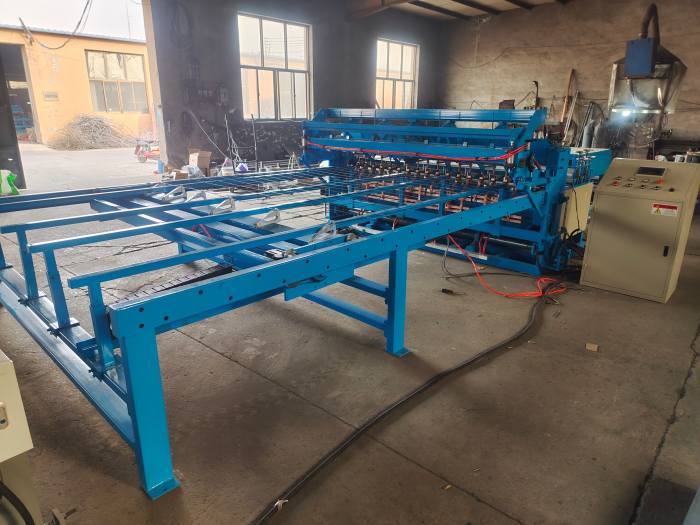

Hasır Panel Kaynak Makinası Fotoğrafları
