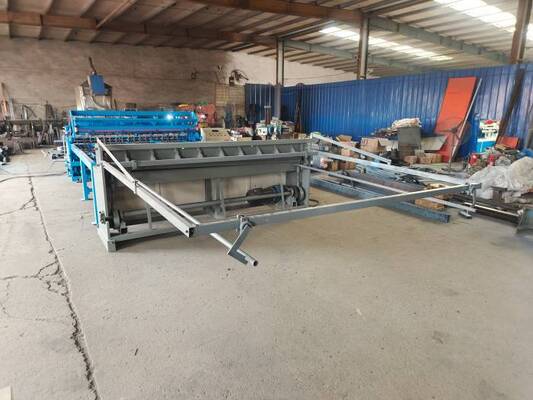

Mesh Boyutu 100 * 100mm PLC İnşaat Mesh Panel kaynak makinesi

Mesh Boyutu 100 * 100mm PLC İnşaat Mesh Panel kaynak makinesi

İnşaat Mesh Panel kaynak makinesi Tanıtım

Tel örgü paneli kaynak makinesi, kaynak noktalarını oluşturmak için önceden konumlandırılmış boylamsal ve çapraz hatlara basınç ve elektrik uygulayan bir cihazdır.

1Üst temas basınç kaynağının kullanım ömrü 10 yıldan fazla.000Rütbeli yük altında 1000 döngü.

2Ana motor, kaynak basıncını ve hızını sağlamak için 7.5KW değişken frekanslı fren motoru kullanır.

3. ağın doğruluğunu sağlamak için üst kaplama kalıbını kullanın.

4Çapraz çizgi iplik yerleştirme konumunun doğruluğunu sağlamak için bir çapraz hat algılama cihazı vardır.

5. 200 KVA gücünde tek fazlı kaynak transformatörü

6Elektrot blokları, krom-tsirkonyum bakırdan, HRB ≥ 78 sertliği ve ≥ 50 MS/m iletkenliği ile yapılır. Özellikler 35×35×35 mm'dir.Çalışma yüzeyleri kullanımı için değiştirilebilir., böylece elektrot bloklarının kullanım oranını arttırır. Üst elektrot, HRB ≥ 78 sertliği ve ≥ 50 MS/m iletkenliğine sahip krom-zirkonyum çubuklarından yapılır,ve spesifikasyonları ¢25 mm.

7Elektrot tutucusu, ≥ 56 MS/m'lik bir iletkenliğe sahip T2 bakır kare ile yapılmıştır. Bu, bakır plakalar arasındaki iletkenliği arttırır ve elektrotların ömrünü uzatır.

8Yüksek iletkenlikli tel T2 bakır şeritinden yapılır ve kaynak kalitesini sağlayan ve hizmet ömrünü uzatan soğuk bükme işlemi ile üretilir.

İnşaat Mesh Panel kaynak makinesi özellikleri

Uzunlu Kablo Besleme

Yatay hat sistemi, malzeme besleme algılama, düzleme silindir ve tel bobinden oluşur.

1Besleme algılama, kaynak makinesinin çalışmasının sürekliliğini sağlamak için boylam çizgisi boyunca malzeme kıtlığı durumunu kontrol etmek için kullanılır.

2Düzleştirme cihazı, ağın düzlüğünü sağlamak için tek bir düzleştirme işlemi kullanılarak yapılır.

Çapraz Tel Hopper

1Çapraz tel hopper, düzleştirilmiş ve kesilmiş standart uzunluklu takviye çubuklarını kaynak için gerekli olan ana makinenin kaynak elektrodu konumuna besleyen bir taşıma cihazıdır.Çapraz çubuk malzeme hopper kaynak için gerekli olarak ana makinenin kaynak elektrot pozisyonuna düzleştirilmiş ve kesilmiş standart uzunlukta takviye çubukları besleyen bir taşıma cihazıdırBir platform merdiveninden, bir depolama çantasından ve bir boşaltma hopperinden oluşur.

2Adımlı motor otomatik olarak filamentleri alır ve otomatik olarak belirlenmiş konuma düşürür.

3Çapraz tel hopper, işçilerin telini kullanmasını kolaylaştıran ve emek yoğunluğunu azaltan tepsiden oluşur.

Geri dönüştürme Çekme Ağı

1Tekrarlanan çekme örgü süreci, program tarafından belirlenen parametrelere göre zaten kaynaklanmış yatay çizgilerin bir ızgara oluşturmak için çekilmesini içerir.Tekrarlanan ağlama süreci, program tarafından belirlenen parametrelere göre, şimdiden kaynaklanmış yatay çizgileri bir ızgara oluşturmak için çekmeyi içerir.Ağın uzunluğuna bağlı olarak, tüm ağ levhası tamamen çekilene kadar bu işlem birkaç kez tekrarlanabilir.Bu işlem, tüm ağ levhası tamamen çekilene kadar birkaç kez tekrarlanabilir..

2. Ağ kancası, kancayı kaldırmak ve indirmek için pnevmatik yardımla mekanik olarak çekilir.Kancayı kaldırmak ve indirmek için pnevmatik yardımla.

Kırpma makinesi

Yüksek hassasiyetli bir tıraş makinesi, 2 mm çapraz tel delikleri kesebilir ve ağın kaba kenarlarını 1 mm içinde bırakabilir. (Üç seçenek)

Kontrol Sistemi

1PLC programlanabilir kontrol sistemi ve dokunmatik ekran işletim arayüzü kullanılarak.

2Her fonksiyonel yapı bir hata tespit cihazı ile donatılmıştır ve otomatik bir alarm ve kapanma fonksiyonuna sahiptir.

3Her mekanizmanın ağ özellikleri ve çalışma parametreleri dokunmatik ekran arayüzü ile ayarlanır.

4Kaynak akımı ve zamanı ana kontrol dolabındaki dokunmatik ekranla ayarlanır.

5Synchronous kontrol için çelik ağ kaynak denetleyicisi ve bir tiristor kullanılarak, transformatörün eşzamanlı kaynaklanmasını veya her bölüm için ayrı bir kontrol elde etmek mümkündür.

6. CNC kontrol kabine dünyaca ünlü markaları kullanır. CNC kontrol kabine, istikrarlı performans, hassas kontrol, yüksek güvenilirlik,ve daha uzun bir hizmet ömrü, başarısızlık oranlarını ve bakım maliyetlerini azaltırken.

İnşaat Mesh Panel kaynak makinesi teknik parametreleri

Tel örgü panelini uygulamaları

Bu sokak lambası yüksek parlaklık, enerji tasarrufu, çevre koruması ve kolay montaj özelliklerine sahiptir. IP67 su geçirmez derecesine sahiptir ve CE sertifikasını geçmiştir.Okullar için uygundur.3 yıllık garanti süresi vardır. Ayrıca, ihtiyaçlarınızı karşılamak için çeşitli stilleri sağlayabiliriz.

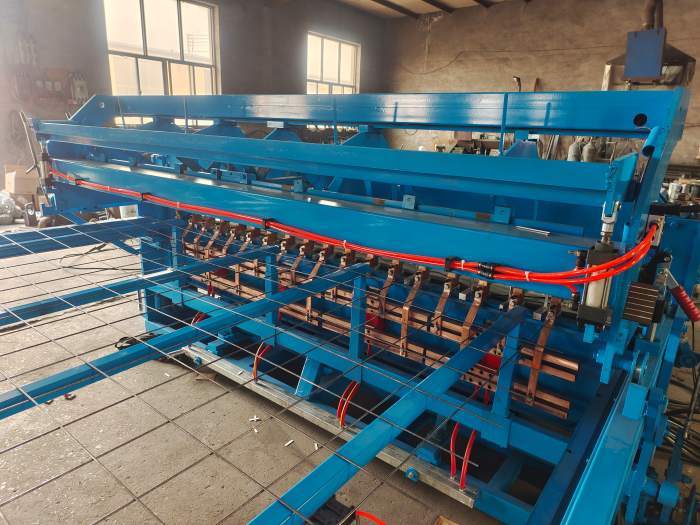

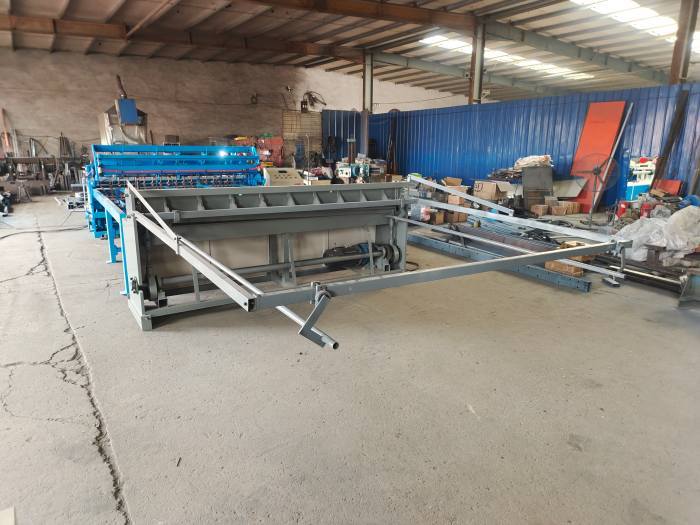

İnşaat Mesh Panel kaynak makinesi fotoğrafları
