Ağ Boyutu 150*150mm 4mm PLC İnşaat Ağı Kaynak Ekipmanı

Mesh Boyutu 150 * 150mm 4mm PLC İnşaat Mesh Kaynak Ekipmanları

İnşaat Mesh Kaynak Ekipmanları Giriş

1. Tüm makine, yüksek derecede otomasyona sahip, insan-makine arayüzü + plc programlama kontrol modu ile kontrol edilir.
2. Geniş uyarlanabilirliğe sahip galvanizli tel, soğuk çekilmiş tel, siyah tel ve diğer malzemeleri kaynaklayabilir.
3. Kullanıcıların kapasitesine göre, tek seferlik veya kısmi kaynak büyük bir esneklikle benimsenebilir.
4. Ünite, spesifikasyonların ayarlanmasını ve bakımını kolaylaştırmak için ayrılabilir bir yapı olarak tasarlanmıştır.
5. Transformatör, zorlamalı su soğutmayı benimser ve ünitenin güvenilir ve sürekli çalışabilmesi için akış koruma cihazıyla donatılmıştır.
6. Tüm kaynak bağlantılarının kalitesini sağlamak için kaynak basıncı eşit olacaktır.
7. Yatay çubuk körleme cihazı, emek yoğunluğunu azaltmak ve verimliliği artırmak için otomatik besleme için kademeli motoru benimser.
8. Mühendislikteki çoklu spesifikasyon değişikliklerinin ihtiyaçlarını karşılamak için ağın dikey boyutu ekran girişi aracılığıyla değiştirilebilir.
9. Yatay çubuk kesme konumu, hızlı kesme hızına ve yüksek üretim verimliliğine sahip manyetik malzeme atma mekanizmasıyla donatılmıştır.
10. Elektrot, enine takviyenin güvenilir ve doğru şekilde kesilmesini sağlayacak bir cihazla donatılmıştır.

İnşaat Mesh Kaynak Ekipmanı Özellikleri

Ana örgü kaynak makinesi

1. Kaynak makinesi, kaynak noktaları oluşturmak için önceden konumlandırılmış boyuna ve enine çizgilere basınç ve elektrik uygulayan bir cihazdır.

2. Üst temas baskı yayı, nominal yük altında 10.000.000'den fazla döngü servis ömrüne sahiptir.

3. Ana motor, kaynak basıncını ve hızını sağlamak için 7.5KW değişken frekanslı frenleme motorunu kullanır.

4. Ağın doğruluğunu sağlamak için üst astar kalıbını kullanın.

5. Çapraz iplik yerleştirme konumunun doğruluğunu sağlamak için çapraz çizgi algılama cihazı bulunmaktadır.

6. 200 KVA gücünde tek fazlı kaynak transformatörü

7. Elektrot blokları, sertliği HRB ≥ 78 ve iletkenliği ≥ 50 MS/m olan krom-zirkonyum bakırdan yapılmıştır. Teknik özellikler 35×35×35 mm'dir. Çalışma yüzeyleri kullanım için değiştirilebilir, böylece elektrot bloklarının kullanım oranı arttırılabilir. Üst elektrot, sertliği HRB ≥ 78 ve iletkenliği ≥ 50 MS/m olan krom-zirkonyum çubuklardan yapılmıştır ve özellikleri ∅25 mm'dir.

8. Elektrot tutucusu iletkenliği ≥ 56 MS/m olan T2 bakır kareden yapılmıştır. Bu, bakır plakalar arasındaki iletkenliği arttırır ve elektrotların ömrünü uzatır.

9. Yüksek iletkenliğe sahip tel, T2 bakır şeritten yapılmıştır ve kaynak kalitesini garantileyen ve servis ömrünü uzatan soğuk bükme işlemiyle üretilmiştir.

Boyuna tel besleme

1. Boyuna hat sistemi, malzeme besleme algılaması, düzeltme silindiri ve tel makarasından oluşur.

Besleme tespiti, boylamasına hat boyunca malzeme eksikliği durumunu kontrol etmek için kullanılır ve kaynak makinesinin çalışmasının sürekliliği sağlanır.

2. Düzleştirme cihazı, ağın düzlüğünü sağlamak için tek bir düzleştirme işlemi kullanılarak gerçekleştirilir.

Çapraz tel haznesi

1. Çapraz tel besleme hunisi, kaynak için gerekli olduğu şekilde düzleştirilmiş ve kesilmiş standart uzunluktaki takviye çubuklarını ana makinenin kaynak elektrotu konumuna besleyen bir taşıma cihazıdır. Çapraz çubuklu malzeme haznesi, kaynak için gerekli olduğu şekilde düzleştirilmiş ve standart uzunluktaki takviye çubuklarını ana makinenin kaynak elektrotu konumuna besleyen bir taşıma cihazıdır. Bir platform merdiveni, bir depolama kutusu ve bir boşaltma hunisinden oluşur. Bir platform merdiveni, bir depolama kutusu ve bir boşaltma hunisinden oluşur.

2. Step motor filamanı otomatik olarak alır ve otomatik olarak belirlenen konuma düşürür.

3. Çapraz tel haznesi, işçilerin teli çalıştırmasını kolaylaştıran ve emek yoğunluğunu azaltan tepsi tipindedir.

Çekme ağını geri dönüştürün

1. Tekrarlanan çekme ağı işlemi, bir ızgara oluşturmak üzere program tarafından belirlenen parametrelere göre halihazırda kaynaklı yatay çizgilerin çekilmesini içerir. Tekrarlanan ağ oluşturma işlemi, bir ızgara oluşturmak üzere program tarafından belirlenen parametrelere göre önceden kaynaklı yatay çizgilerin çekilmesini içerir. Ağın uzunluğuna bağlı olarak bu işlem, ağ örtüsünün tamamı tamamen çekilinceye kadar birçok kez tekrarlanabilir. Ağın uzunluğuna bağlı olarak bu işlem, ağ örtüsünün tamamı tamamen çekilinceye kadar birçok kez tekrarlanabilir.

Örgü kancası, kancanın kaldırılması ve indirilmesi için pnömatik yardımla mekanik olarak çekilir. Örgü kancası, kancanın kaldırılması ve indirilmesi için pnömatik yardımla mekanik olarak çekilir.

Kontrol sistemi

1. PLC programlanabilir kontrol sistemi ve dokunmatik ekranlı işlem arayüzü kullanma.

2. Her fonksiyonel yapı bir arıza tespit cihazı ile donatılmıştır ve otomatik alarm ve kapatma fonksiyonuna sahiptir.

3. Her mekanizmanın ağ özellikleri ve çalışma parametreleri dokunmatik ekran arayüzü aracılığıyla ayarlanır.

Kaynak akımı ve süresi ana kontrol kabinindeki dokunmatik ekran üzerinden ayarlanır.

4. Senkron kontrol için bir çelik hasır kaynak kontrolörü ve bir tristör kullanılarak, transformatörün eş zamanlı kaynaklanması veya her bölüm için ayrı kontrol sağlanması mümkündür.

İnşaat Mesh Kaynak Ekipmanları Teknik Parametreler

İnşaat Mesh Uygulamaları

İnşaat ağ kaynak ekipmanı esas olarak aşağıdakiler için kullanılır: inşaat ağlarının, futbol sahasının, demiryollarının, otoyolların, köprülerin, binaların, yerleşim yerlerinin kaynağı.

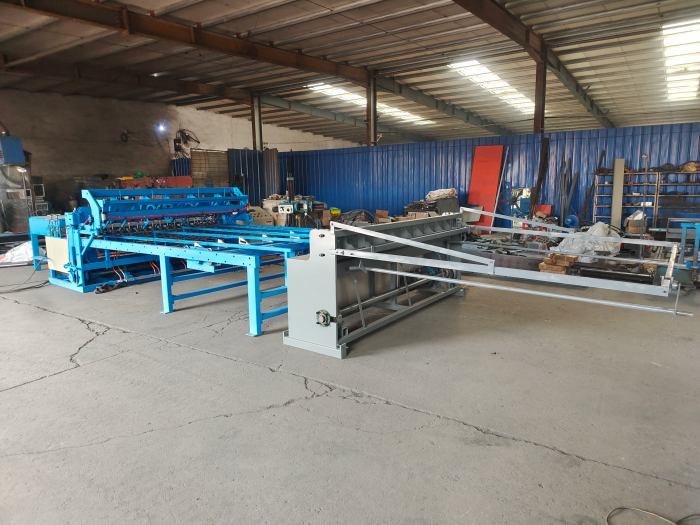

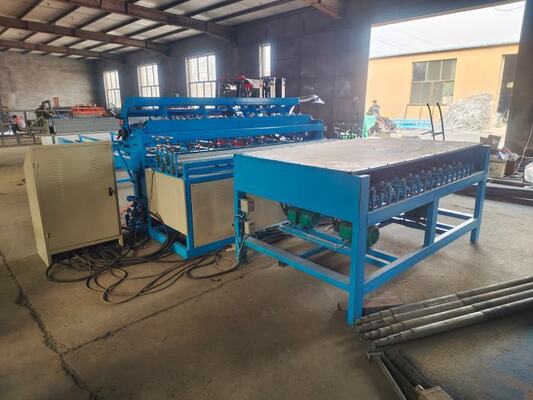

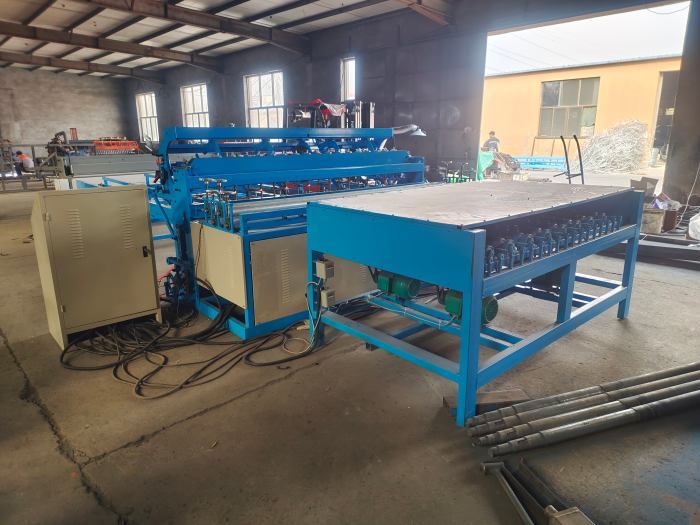

İnşaat Mesh Kaynak Ekipmanı Fotoğrafları
