5-12mm Güçlendirme Ağı kaynak makinesi / BRC Beton Güçlendirme Ağı paneli kaynak makinesi

5-12mm Güçlendirici Mesh kaynak makinesi / BRC Beton Güçlendirici Mesh Panel kaynak makinesi

5-12mm Güçlendirici Mesh kaynak makinesi / BRC Beton Güçlendirici Mesh paneli kaynak makinesi tanıtımı

Güçlendirme Tel Ağı Kaynak Makinesi otomatik olarak çelik telleri inşaat için örgüye kaynatır.Elektrik akımı ve basınç kullanarak tel kesişimlerini tam olarak sıkıştırır ve kaynaklar.. Makine, verimli üretim için sürekli olarak ağ çeker ve kesiyor. Yüksek kaynak hızı, doğru boyutlandırma, enerji tasarrufu işlevi ve kolay dokunmatik ekran kontrolü,sabit performans için servo motorlar ve hava silindirleri tarafından desteklenir.

5-12mm Güçlendirici Mesh kaynak makinesi / BRC Beton Güçlendirici Mesh paneli kaynak makinesi özellikleri

1Yeni tasarım, üretimi %20 artırır, hava kullanımını %30 azaltır, silindir %60 kısaltır, 570KG basınç sağlar, %50 güç tasarrufu sağlar ve valf bağlantısını basitleştirir.

2Özel çelik boru kolayca hat tel beslenmesini sağlar; Servo telleri daha ileri gönderir; SMC silindirleri otomatik olarak sıkıştırılır; elektrotları korumak için yuva tünelleri kaldırılır.

31T kapasiteli çapraz tel besleyicisi, toplu besleme için motor ve redüktör kullanır; Servo motor büyük tork ile hassas, istikrarlı tel düşüşünü sağlar.

4. Mesh çekme, redüktörlü servo motor tarafından çalıştırılır, SMC silindirleri kanca kaldırma kontrol eder ve PLC dokunmatik ekran üzerinden tel mesafesini ayarlar.

5. PLC kontrol sistemi, tüm makinenin doğru, otomatik çalışmasını sağlar, kolay parametreler ayarlamasına, gerçek zamanlı izlemeye ve istikrarlı bir performansı sağlar.

6Verimli ve Hızlı: Otomatik kaynak üretim verimliliğini artırır ve işgücü maliyetlerini azaltır.
7- Isıtma kalitesi: Güçlü kaynaklar ve tekdüze bağlantılar, ağ gücünü ve dayanıklılığını sağlar.
8- Kesin Kontrol: Bir PLC sistemi yüksek hassasiyetli kaynak ve boyut kontrolü için kaynak parametrelerini ayarlar.
9Enerji tasarrufu ve çevre dostu: Rasyonel bir tasarım, daha ekonomik bir işletimle sonuçlanan enerji ve gaz tüketimini azaltır.
10Kolay Çalışma: Bir dokunmatik ekran kontrol arayüzü kolay kurulum ve üretim durumunun izlenmesini sağlar.
11Uygulama Geniş Alanı: Çeşitli proje gereksinimlerini karşılamak için çeşitli armatür özelliklerini destekler.

5-12mm Güçlendirme Ağı kaynak makinesi / BRC Beton Güçlendirme Ağı paneli kaynak makinesi avantajları

1Çekici Aygıt

Program tarafından belirlenen parametrelere göre kaynaklı çapraz telleri ağdan çekmek ve ağın uzunluğuna göre, çoklu karşılıklı çekme ağını gerçekleştirebilir,Bütün ağ tamamen çekilene kadarDört parçadan oluşur: alt çerçeve, hareketli çekme ağ çerçevesi, çekme ağ vagonu ve destekleme ağ boruları.

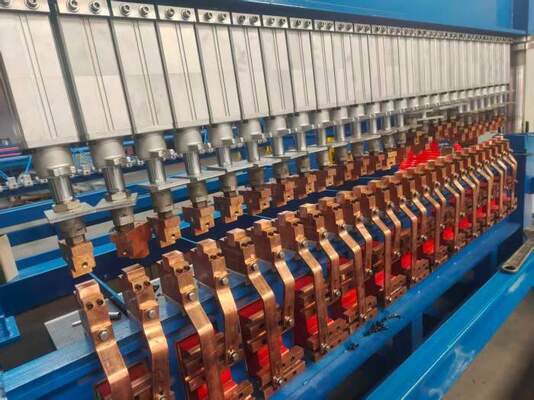

2Yukarı ve aşağıdaki elektrotlar özel CuCrZr kullanıyor, elektrik iletkenliği, sertliği ve aşınma direnci hepsi çok iyi.Uzunluk hücresinin geçiş süresi yaklaşık 30 saniyeye düşürülür.Kaynak elektrotları, kargıdan geçen iğne ile çalıştırılır ve ayarlanabilir yay basıncı ile monte edilir.Bu yapı iklim ve uygun bakım ve kullanımdan etkilenmez.
Ve yukarı ve aşağı elektrotlar her ikisi de su soğutma sistemini benimsiyor, böylece makine çalışırken üst ve alt elektrotların ısısını azaltıyor ve 24 saat sürekli çalışabiliyor.

3. Çapraz Tel Otomatik Düşme Hopper
Aygıt, önceden kesilmiş çelik telleri kaynak gereksinimlerine göre ağ kaynak makinesinin kaynak elektrot pozisyonuna gönderebilen bir çeşit besleme cihazıdır.yaklaşık 1 ton önceden kesilmiş çapraz tel depolayabilir., sık sık beslenme yoğunluğunu büyük ölçüde azaltır;
a) Bu hopper, bir platformdan, iki merdivenden ve bir düşme hopperinden oluşur. Hepsi geriye ve ileriye doğru çekici ağ rafına monte edilmiştir.
b) Platformun her iki tarafında da kolay çalıştırılması için bir merdiven vardır.
c) Düşen hopper, telin doğru bir şekilde seçilmesi için disk şeklinde bir oluk tekerleği kullanır.her çapraz çapraz çelik teller teker teker itme pozisyonuna eşit olarak beslenirKablo düşme gücü 13.5 N.M. basamak motorudur.
(d) Çapraz çelik tellerin tutarlılığını sağlamak için, çapraz çelik tellerin konumlandırma klavyesi bir dizi, mesh kaynak makinesinin aşağı kirişindeki itme pozisyonunda yerleştirilmiştir.Çırpma gücü, silindir çapı 40mm olan üç eksenli bir silindir.

4- Hattı düzeltme ve otomatik besleme cihazı

Line Wires Automatic Feeding Device, otomatik olarak manuel olarak filamentlenmiş hat tellerini ana mesh kaynak makinesinin kaynak elektrot pozisyonuna gönderir.bu nedenle ana ağ kaynak makinesinin kaynak işlemini tamamlamasını kolaylaştırmak için. hat telleri besleme araba otomatik olarak beslenirken, hat tellerinin bir sonraki grubu manuel olarak hazırlanır,ki, kapatılmadan ana ağ kaynak makinesi üretiminin farkına varabilir ve üretim verimliliğini büyük ölçüde artırabilir.

a) Bir hat tel besleme aracından, bir hizalama cihazından, ön ve arka tel rulolarından ve besleme aracının çerçevesinden oluşur.
b) 16-26pcs hat tel sıkıştırma cihazları vardır, bunlar hat tel besleme aracının kirişine monte edilir ve sıkıştırma eylemi hava silindirinden gerçekleştirilir.
(c) Hattı kabloların hizalama konumlandırma aygıtı yukarı ve aşağı hareket eder.Düzleştirme ve konumlandırma cihazı, tüm hat tellerinin uzunluğunun tutarlı olmasını sağlamak için kaldırılır..

5-12mm Güçlendirici Mesh Kaynak Makinesi / BRC Beton Güçlendirici Mesh Panel Kaynak Makinesi Teknik Parametreleri

Güçlendirme Ağı Uygulamaları

1İnşaat: Zemin, duvar, levha ve çatı için takviye.
2.Yol Projeleri: Otoyollarda, köprülerde ve tünellerde beton takviye için kullanılır.
3Su Koruma: Barajlar, rezervuarlar ve kanal yamaçlarının güçlendirilmesi.
4Maden Destek: Güvenlik desteği için tünellerde ve yeraltı geçitlerinde kullanılır.
5Endüstriyel Zemin: Fabrika ve depo zeminleri için takviye.
6.Önceden Yapılmış Bileşenler: Borular ve kanalverler gibi prefabrik beton ürünler için çerçeve.

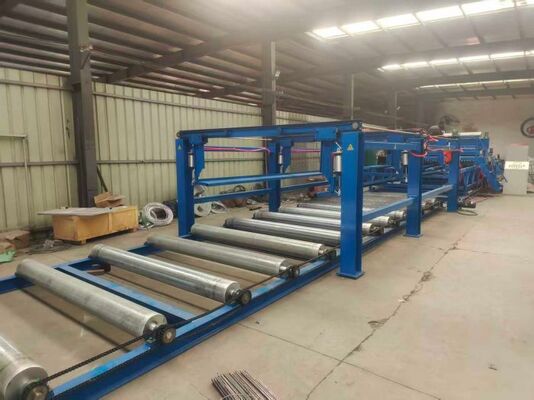

5-12mm Güçlendirme Ağı kaynak makinesi / BRC Beton Güçlendirme Ağı panel kaynak makinesi fotoğrafları
