Tel örgüleri kaynak makinesi / kaynaklı çit örgüleri kaynak makinesi

Tel Örgü Kaynak Makinesi / kaynaklı çit Örgü Kaynak Makinesi

Tel Örgü Kaynak Makinesinin Tanıtımı

9. Makinenin çalışmasını ve güç transformatörü ile makine arasındaki mesafenin 100 m dahilinde olmasını sağlamak için güç transformatörü en az 160KVA olmalıdır.

10. Malzeme: Düşük karbonlu tel, galvanizli tel için uygundur.

Tel Örgü Kaynak Makinesi Detayları

1. Boyuna tel besleme cihazı

Boyuna tel besleme sistemi, uzunlamasına telleri hızlı ve doğru bir şekilde yerleştirebilen, arıza durumunda otomatik alarm verebilen yeni bir tasarımdır. Ön yükleme hunisine sahip uzunlamasına tel. 1500kg tel yükleyebilir.

2. Boyuna tel itme cihazı

Bu uzunlamasına tel itme cihazı, uzunlamasına telin belirtilen konuma doğru bir şekilde ulaşmasını sağlamak ve ızgara standardının hatasız olmasını sağlamak için özel olarak tasarlanmıştır.

3. Kaynak transformatörü ile elektrotlar arasındaki bağlantıda, daha kaliteli ve iletken etkiye sahip olan yumuşak bakır yaprak yerine bakır blok kullanılır.

4. Elektrot ve bakır tabanın tamamı, aşınma direnci ve yüksek sıcaklık dayanımına sahip özel bir alaşımlı malzeme olan yüksek kromlu bakırdan (CuCrZr) yapılmıştır. Elektrotun servis ömrünü artırın.

5. Örgü aparatını çekme (Servo motor hava silindiri kontrollü)

Ağın tekrar tekrar çekilmesi, kaynaklı çapraz telin ızgaradan dışarı çekilmesidir.

program tarafından belirlenen parametreler ve ağın uzunluğuna göre, ağın tamamının tamamen çekilmesi için ağ çekme işlemini tekrar tekrar gerçekleştirebilir.

6. İtme örgü cihazı

Bu itme örgü cihazı, örgü panelini bükme makinesinin altına itmek için kullanılır.

7. Otomatik bükme makinesi

Bu bükme makinesi, ağ panelini otomatik olarak çevrimiçi bükebilir, işçilikten tasarruf edebilir ve yüksek verimlilik sağlayabilir.

8. Örgüyü büktükten sonra örgü cihazını çekmek.

Çekme ağ cihazı, büküldükten sonra 3D çit panelini dışarı çeker.

9. Otomatik ağ istifleme çit cihazı

Örgü istifleme cihazı, 3 boyutlu çit ağını düzgün bir şekilde istifleyebilir, paketlemeyi kolaylaştırabilir ve işçilik maliyetini azaltabilir. Örgü istiflemenin yüksekliğini akıllıca ayarlayabilir.

10. Çapraz tel besleme hunisi cihazı

Step motor, disk tipi cihazı enine kabloları otomatik olarak düşürecek şekilde çalıştırır. Mağaza enine tel cihazı daha fazla kapasiteye sahiptir ve maksimum 1,5 ton tel yükleyebilir.

Çapraz tel haznesi, sabit uzunluktaki çeliği düzleştiren ve kesen bir besleme cihazıdır. Kaynağa göre ana kaynak makinesinin kaynak elektrodu konumuna çubuklar ihtiyaçlar. Bu huninin en büyük özelliği çapraz telli depolama silosu ve otomatik besleme cihazı ile donatılmış olmasıdır. Depolama kapasitesi yaklaşık 1,5 tondur, bu da manuel kullanımı azaltır Besleme ve ikincil malzemeler ve üretim verimliliğini artırır.

Bu hazne, dolaşımdaki ağ çekme çerçevesine monte edilen platform merdiveni, depolama kutusu ve düşen hazneden oluşur.Hazne platformunun her iki yanında kolay kullanım için merdivenler bulunmaktadır. Depolama kutusu bir dizi manyetik motorlu silindirle donatılmıştır. Dönerken çelik çubuklar silindirlere emdirilir ve kesme ve depolama kutusuna gönderilir. Malzeme depolama kutusu, olup olmadığını kontrol etmek için bir konum algılama anahtarı ile donatılmıştır. Hazırlanan malzeme miktarına göre ilave malzemeye ihtiyaç duyulur. Düşen hazne, teli doğru bir şekilde tutmak için disk şeklinde bir kasnak kullanır ve her çapraz teli, kaynak ihtiyaçlarına göre itici konumuna tek tek eşit şekilde besler. Tel tutucunun gücü 13.5Nm step motordur.

Tel Örgü Kaynak Makinesinin Teknik Parametreleri

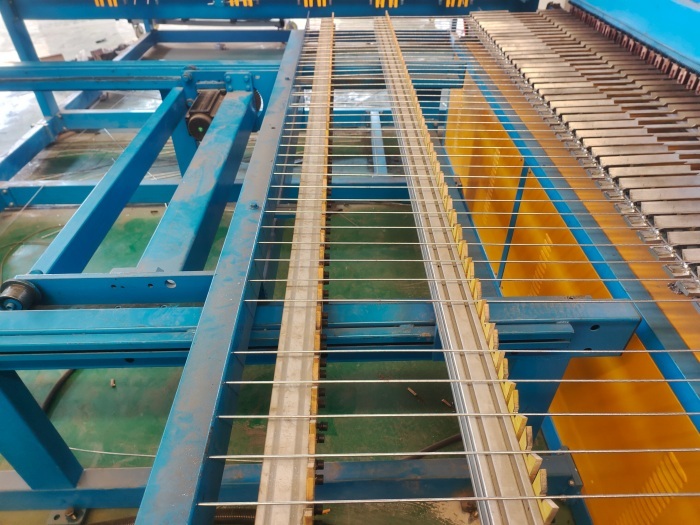

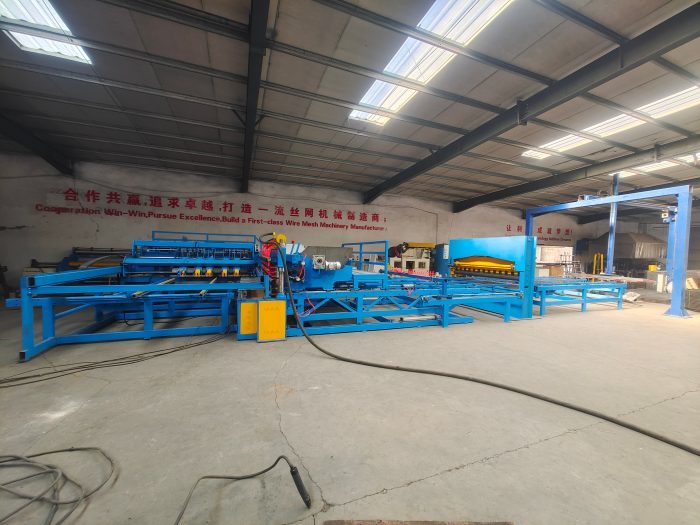

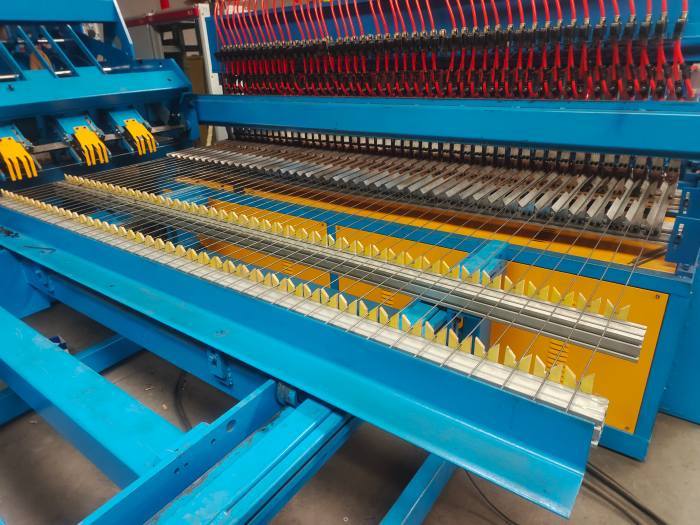

Tel Örgü Kaynak Makinası fotoğrafları
